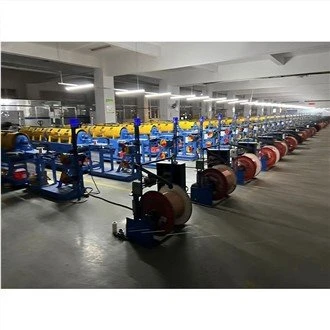

165/12水平パイプ撚り機

シリアル番号

購入した機器の名前

全体寸法

モデル

の数

の重量

1

高速チューブツイスター

幅1000*高さ1300*長さ612000

12/165

4100KG

機器構成

1、機器は、セントラルライン、バレル、フォーミング、トラクション、リトラクトライン、電気制御部分で構成されています。

事業

シリアル番号

設備構造

デバイスの機能要件とパラメータ

ノート

この作品ができるベースと高麗人参数

1

撚る前のワイヤーの直径（mm）

0.1 ~ 0.30

2

ねじり後の直径（mm）

0.3 ~ 1.5

3

ツイスト範囲（mm）

1-100

4

機器速度（RPM）

最高速度2000RPM、作業速度1800 RPM、機器速度調整設定可能パスワード（PLC機能制御）

5

機器の操作方向

デバイスに面して、ワイヤーは右側にあります

6

システムのねじれ方向

S/Z

7

チューブスレッディングモード

糸脱毛

8

鋼線強度グレード範囲（Mpa）

600 ~ 2800

9

事前に設計されたメーターの長さに達したら停止します

測定器は測定器にPLC自動停止を採用しており、測定精度は1.5％以下です。

10

シリンダー本体とプレスダイの領域で破線が検出されると、装置は自動的に停止するはずです。

装置には断線停止警報装置があります。

11

安全カバー内にLED照明を設置

耐衝撃性のランプやランタンの場合、他の物体や鋼線との衝突を防ぐために、表面に安全保護を提供する必要があります

12

シールド

各Iホイールは観測ウィンドウに対応します。 見える窓は強化ガラス製で、安全カバーはシームレス鋼管で柔軟に上下に開きます。 150mm以下で開くとすぐに停止できます。 安全カバーが開いていてロックされていない場合、プラットフォームは移動することはできますが、正常に起動することはできません。 最大ノイズは、保護カバーから1000mmの距離で82dBテストされています

センターワイヤーを配置します

給餌タイプ

非回転

ホイールジャッキシステム

シャフトタイプ、ベアリングサポートの機械的定張力ラインがあります。

ダンピングシステム

特殊な耐摩耗性ロープスプリングネジ調整を使用してください

リリースIホイールの直径範囲（mm）

165（要求者のIホイール要件による）

シリンダーの内側に、作業ホイールが線を引きます

13

ホイールジャッキシステム

シャフトタイプ、ベアリングサポートの機械的定張力放電、張力変動が1N未満、張力範囲5〜20Nがあります。

14

ダンピングシステム

特殊な耐摩耗性ロープスプリングネジ調整を使用してください

15

リリースIホイールの直径範囲（mm）

165（要求者のIホイール要件による）

シリンダー部分

16

各シリンダーのIホイールの数

3バレル*4バレル=12

17

シリンダーのワイヤーシステムのタイプ

ラインを通過するように各ベンドにガイドホイールを取り付け、ラインをレイアウトするときに鋼線が滑らないようにします。

18

アウターワイヤールーティング用のタングステンカーバイドノズルの内径

糸脱毛ノズルは内径5mmの硬質合金YG8素材を使用しています。 ネジ締めと接着剤で固定し、確実に固定します。

19

ワイヤーアウトレットワイヤートレイの角度

フラワープレートの中央にあるワイヤーノズルからバレル壁にあるワイヤーノズルまでの最大角度は、30度を超えてはなりません。 最初のバレルのワイヤー出口から最後のバレルのワイヤー入口までの2本の破線の最大角度は25度を超えてはなりません。 2番目のバレルのワイヤー出口ノズルからパーティングディスクのワイヤー出口までの破線の最大角度は、25度を超えてはなりません。 鋼線が合金ダイから滑り落ちないように、出口または曲げに特殊な合金ダイを取り付ける必要があります。

20

シリンダーサポートベアリング

大型ベアリング

ブランドNSK

21

シリンダーは大きなベアリング潤滑をサポートします

グリース潤滑、各ベアリングはベアリングシートに取り付けられ、動作温度は75度以下

22

ベアリングシート構造

ダクタイル鋳鉄。（QT - 400）

23

肉厚（mm）

9mm以上

24

シリンダーシステムダイナミックシステム

停止と非常停止は区別されます。 通常の停止は減速後に停止する必要があります。これは、エネルギー消費ブレーキなどの方法で実現できます。 通常の停止ブレーキ時間は20秒未満であり、緊急停止は10秒以内に完了する必要があります。 ブレーキパッドは摩耗後に簡単に交換できます。

25

ワイヤートレイフレームIホイールロック

ワイヤートレイフレームには、垂直方向の定張力レイアウトをサポートするシャフトベアリングと、各鋼線とストランドが均等にレイアウトされるように張力装置をレイアウトする自動調整が装備されています。 右手操作用のダンピングテンションスクリュー調整。 各ワイヤートレイは、ø165I-wheelの生産ニーズを満たすことができます。

26

Iホイールベアリングモード

水平サポート配線

27

ワイヤートレイでホイールダンピング

ワイヤーテンション装置の自動調整、各鋼線、ストランドの均一なラインを確認します。ライン上のIホイール、スプリングを取り付けたダンピングベルト、右手操作用のダンピングテンションネジ調整。

28

破線検出装置

ブレークラインアラーム、PLCプログラム制御。

29

並列シリンダー設計

バレル本体はおねじラインです。バレル本体の出口からプレスダイの閉鎖口までの鋼線が均一で、横方向の曲げ現象がなく、出口口間の最大折り曲げ角度がないことを確認してください。バレル本体とワイヤープレートの出口口は25度を超えてはなりません。

30

ホストベース

セクション鋼+鋼+コンクリート

31

スピンドルドライブボックス

スピンレスドライブ

形状領域にドメイン

32

ワイヤートレイの穴の分布

12穴セット。 各セットのワイヤートレイの糸脱毛ノズルは硬質合金YG6X素材で、糸脱毛ノズルの内径は5mmで、確実な固定を確保するために接着剤の固定方法を採用しています。

33

変形前装置

バヨネットの設置は、製品構造の仕様に従って予約およびカスタマイズされています

34

プレスダイの閉角

25度以下

35

プレスラインダイホルダー構造

プレッシャースプリングが圧力を調整します

36

プレスダイサイズ

60 * 40 *（20 + 20）長さ*幅*高さ（高さ：2つのピースを閉じた後のサイズ40）

カスタマイズ可能

37

モールドベースモバイル

ラインプレスダイフレームはアリ溝ガイドレールを採用し、柔軟に調整・移動できます

38

デフォーマの後

製品構造仕様に合わせてカスタマイズ

リードホイールを保持

39

トラクション

電気制御の同期

40

トラクションホイール径mm

240 * 2 ￠

41

トラクションホイールタイプ溝/平面タイプ

U溝

42

トラクションホイールサポートシステム

ベアリングサポート

43

スロット数/スロット径

第6条から第7条/R3mm

44

スロット硬度

トラクションホイールの材質GCr15、硬度HRC以上58-60 o

45

ツイスト距離変換の実現

PLCの無限可変速度

46

メーター装置

トラクションホイールの一端はスイッチメーターの近くにあります

47

電子メーターメーターデバイス

PLC電子メーター、表示画面に表示

48

私道

シングルアクティブおよびダブルトラクションホイール

閉じた行の行

49

リボンケーブル

サーボモーター制御

50

行移動モード

ボールねじライン、PLC制御反転

51

垂直/水平調整ホイール

ローラーにはR溝、ベアリング鋼があります

52

クローズドラインのサポート

受信i-wheelは機械式空気圧トップタイプを採用

53

巻き取り張力

吊り下げ式スイングロッド定張力引き込みライン。

54

受信Iホイールのサイズ直径（mm）

提供する顧客

システム/電気制御の動的部門を駆動する

55

トランスミッション

ありません

56

ホストドライバー

モーターがシリンダーを駆動して回転させます

57

メインモーター

可変周波数モーター（7.5KW）

58

トラクション

サーボモーター

59

巻き取りモーター

周波数変換モーター

60

メインエンジンスピードコントロール

インバーター

61

完全な機械の電気制御

PLCプログラム制御

62

画面

タッチスクリーン
