ちょっと、そこ！ 250/6 横型パイプ撚り線機のサプライヤーとして、巻取装置の張力調整方法についてよく質問を受けます。これはこの機械を操作する上で非常に重要な側面であり、それを正しく行うことはケーブル製造の品質に大きな影響を与える可能性があります。それでは、早速、張力調整の詳細を調べてみましょう。
まず、なぜ張力調整がそれほど重要なのでしょうか? 250/6 水平パイプ撚り線機の巻き取り装置は、撚り線ケーブルを整然と収集する役割を果たします。テンションが緩すぎるとケーブルの巻きムラが発生し、ケーブルの絡まりや品質のばらつきが発生する場合があります。一方、張力が強すぎるとケーブルに過剰なストレスがかかり、ケーブルが損傷する可能性があり、さらには機械自体の性能に影響を与える可能性があります。
巻き取り装置を理解する
張力の調整を始める前に、巻き取り装置がどのように機能するかを理解することが重要です。 250/6 水平パイプ撚り機では、巻き取り装置は一連のリール、ガイド、および張力制御システムで構成されます。リールはより線ケーブルが巻き取られる場所であり、ガイドは巻き取りプロセス中にケーブルが適切に位置合わせされることを保証します。この作業の中心となる張力制御システムにより、ケーブルを巻き取るときにケーブルにかかる力の量を調整できます。
必要なツール
巻き取り装置の張力を調整するには、いくつかの基本的なツールが必要です。テンションゲージは必需品です。任意の点でのケーブルの正確な張力を測定するのに役立ちます。張力制御機構に必要な調整を行うには、レンチのセットも必要です。さらに、可動部品の周りで作業することになるため、適切な安全メガネを着用することをお勧めします。
段階的なテンション調整
- 初期検査
- まず、機械の電源を切り、巻取装置を徹底的に目視検査します。リール、ガイド、ケーブルに摩耗の兆候がないか確認します。張力に影響を与える可能性のある緩んだ部品や破片がないか確認してください。
- ケーブルがガイドに正しく通されてリールに通されていることを確認してください。この段階で位置がずれていると、後で張力の測定値が不正確になる可能性があります。
- ベースライン張力を設定する
- 張力ゲージを使用して、ケーブルの現在の張力を測定します。これにより、作業のベースラインが得られます。ほとんどの 250/6 水平パイプ撚り機には、ユーザーマニュアルに推奨張力範囲が記載されています。それを参考にしてその範囲内で初張力の設定を行ってください。
- 張力が低すぎる場合は、張力を上げる必要があります。高すぎる場合は減らす必要があります。
- テンションコントロール機構の調整
- 巻取装置の張力制御機構を見つけます。これは通常、張力を微調整できるノブ、レバー、またはネジのセットです。
- ノブを使用している場合は、張力を高めるには時計回りに回し、張力を下げるには反時計回りに回します。レバーの場合は、一方向または別の方向に動かすと同様の効果があります。ネジを調整する場合、締めると張力は強くなり、緩めると張力は弱くなります。
- 一度に小さな調整を行い、調整するたびにゲージを使用して張力を再測定します。こうすることで、張力の調整の過不足を避けることができます。
- 張力をテストする
- 調整が完了したら、マシンの電源をオンにして、数分間動作させます。巻く過程を注意深く観察してください。ケーブルは、たるみや過度の締め付けの兆候がなく、リールに均等に巻かれている必要があります。
- ケーブルの長さに沿ったさまざまな点で張力を再度確認します。張力が大きく異なる場合は、さらに調整が必要になる場合があります。
- 最終校正
- テスト後、最終調整を行って、巻き取りプロセス全体を通じて張力が一定であることを確認します。これには、張力制御メカニズムに非常に小さな調整を加える必要がある場合があります。
- 張力に満足したら、予期せぬ変更を防ぐために張力制御機構を所定の位置にロックします。
一般的な張力の問題のトラブルシューティング
上記の手順を実行した後でも、一般的な張力の問題が発生する場合があります。以下にいくつかの解決策を示します。
- 一貫性のない張力: 張力がケーブルの長さに沿って変化する場合は、ガイドの位置がずれているか、リールが磨耗していることが原因である可能性があります。ガイドを確認して再調整し、必要に応じてリールを交換します。
- 過度の張力変動: これは張力制御システムに問題がある兆候である可能性があります。システム内の接続の緩みやコンポーネントの損傷を確認し、必要に応じて修理または交換してください。
- テンション調整が難しい: 張力の調整に問題がある場合は、張力制御機構が詰まっている可能性があります。掃除して可動部品に注油してみてください。
その他の関連機械

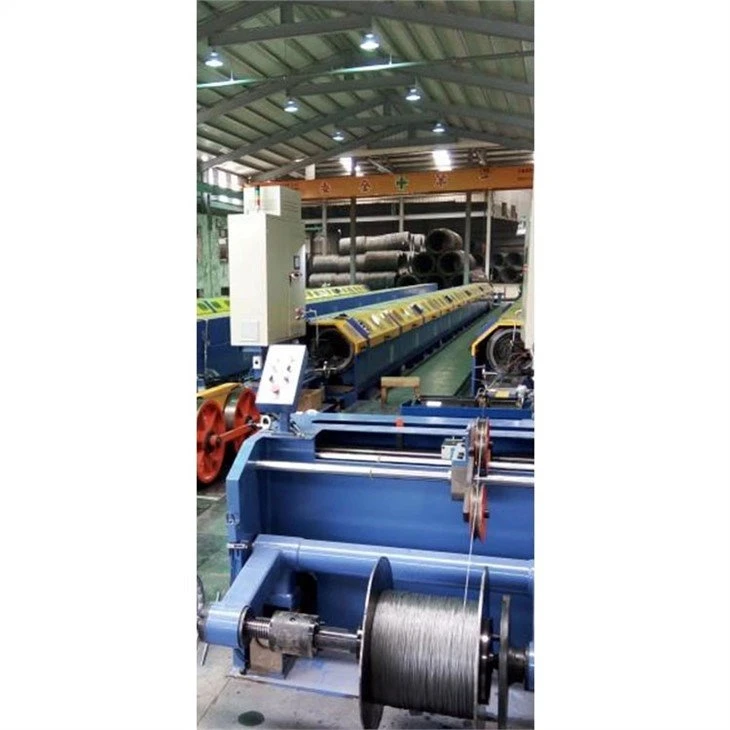

さまざまなタイプの水平パイプ撚り機の市場にいらっしゃる場合は、次の製品も提供しています。250/12 横型パイプ撚線機そして120/12 横型パイプ撚線機。これらの機械は同様の巻取装置の張力調整原理を備えていますが、特定の設定と機構は若干異なる場合があります。そして、より一般的なものを探している場合は、ケーブル撚線機、そこにも対応しています。
結論
250/6 水平パイプ撚り機の巻き取り装置の張力を調整するには、少しの練習が必要です。ただし、上で概説した手順に従い、プロセスを辛抱強く続けることで、マシンが最高の状態で動作し、高品質のケーブルを生産できるようになります。
250/6 横型パイプ撚り機の購入をご検討の場合、または張力調整やその他の機械についてご質問がある場合は、お気軽にお問い合わせください。私たちは、ケーブル制作を最大限に活用できるようお手伝いいたします。
参考文献
- 250/6 水平パイプ撚り機のメーカーのユーザーマニュアル
- ケーブル撚線機の操作に関する業界のベストプラクティス
