250/9 横型パイプ撚り線機のサプライヤーとして、お客様からこの機の能力、特に大径パイプの加工能力についてのお問い合わせをよく受けます。このブログ投稿では、この質問を詳しく掘り下げ、マシンの設計、技術仕様、実際のアプリケーションに基づいた包括的な分析を提供します。
250/9 横型パイプ撚り機について
大口径パイプを処理する機械の能力について議論する前に、250/9 水平パイプ撚り線機械の主な機能を理解することが重要です。この機械は、複数のワイヤまたはケーブルを撚り合わせて管状構造にするために設計されています。名前に含まれる「250」は、通常、取り扱い可能な撚りケージの最大直径や撚り製品の最大外径など、機械のサイズまたは能力に関連する特定のパラメータを指します。 「9」は通常、ペイオフ位置の数を示し、最大 9 本の個別のワイヤまたはケーブルを同時に撚ることができることを意味します。
この機械は水平構成で動作するため、いくつかの利点があります。水平撚り機は、垂直撚り機と比較して力の分布がより均一であるため、一般に撚りプロセス中により安定します。この安定性は、特に大径パイプを扱う場合、より線製品の品質と一貫性を確保するために非常に重要です。
技術的な制限と機能
250/9 水平パイプ撚り機には、大口径パイプの処理に関して独自の技術的制限と機能があります。
機械構造
機械の機械構造は、処理できるパイプの最大直径を決定する上で重要な役割を果たします。より線プロセス中にワイヤまたはケーブルを回転させる役割を担うより線ケージは、特定の内径を持っています。より線にするパイプの直径がこの内径を超える場合、パイプは単純により線ケージに収まらず、機械で処理できなくなります。
機械のフレームの強度と剛性も考慮する必要があります。大口径パイプを加工する場合、パイプの質量と慣性が増加するため、機械はより大きな力に耐える必要があります。フレームの強度が十分でない場合、動作中にフレームが変形し、不正確な撚り線や機械の損傷につながる可能性があります。
パワーとトルク
もう 1 つの重要な要素は、機械の駆動システムのパワーとトルクです。大径パイプの撚り合わせには、小径パイプに比べてより多くのパワーとトルクが必要です。 250/9 水平パイプ撚り線機のモーターは、設計仕様に従ってサイズが決められています。パワーとトルクが不十分な場合、機械は必要な速度でストランディングケージを回転させるのに苦労し、処理が遅くなったり、場合によっては失速したりする可能性があります。
ペイオフおよびテイクアップシステム
機械のペイオフおよびテイクアップシステムも、大口径パイプを処理できる必要があります。ペイオフ システムは、より線パイプの品質に影響を与える可能性のある張力の変動を引き起こすことなく、個々のワイヤまたはケーブルをスムーズに供給できなければなりません。一方、巻き取りシステムは、撚り線パイプをリールにきれいに巻き取ることができなければなりません。大口径パイプの場合、巻き取りリールはパイプを収容するのに十分な直径と幅を備えている必要があり、巻き取り速度は撚り速度に合わせて調整できる必要があります。
実際のアプリケーションとケーススタディ
実際の用途では、250/9 水平パイプ撚り線機は比較的広範囲のパイプ直径を処理できます。ただし、「大径」の定義は、特定の業界や用途によって異なる場合があります。
たとえば、電気通信業界では、大径パイプとは、直径が 50 mm から 100 mm の範囲のパイプを指します。場合によっては、パイプの材料特性と撚り要件が機械の能力の範囲内であれば、250/9 水平パイプ撚り加工機でこの直径範囲内のパイプを処理できます。
ケーススタディを見てみましょう。ケーブル製造業界の顧客は、250/9 水平パイプ撚り線機を使用して大口径通信ケーブルを製造したいと考えていました。ケーブルの直径は約80mmでした。機械の機能を詳細に評価した後、スムーズな動作を確保するために、ペイオフおよびテイクアップ システムにいくつかの微調整が加えられました。機械はケーブルを正常に加工することができ、最終製品は顧客の品質要件を満たしました。
他機との比較
250/9 水平パイプ撚り線機の大口径パイプの処理能力をよりよく理解するには、当社の製品ラインにある他の同様のマシンと比較することが役立ちます。120/3 横型パイプ撚線機そして165/6 横型パイプ撚線機。

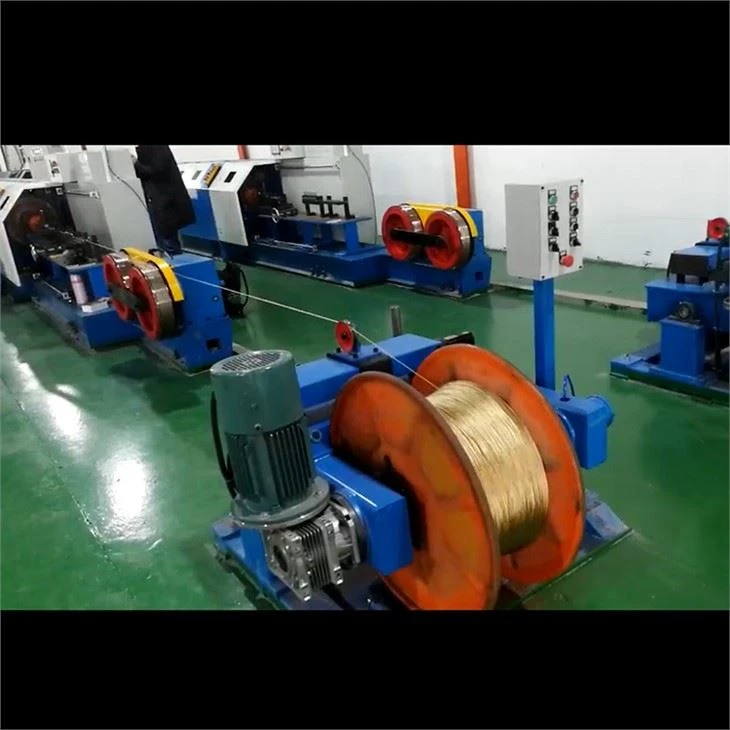

120/3 水平パイプ撚り線機は、小規模生産向けに設計されており、比較的小さな直径のパイプの処理に適しています。ストランディングケージの内径が小さく、250/9 機に比べてパワーとトルクも低くなります。そのため大径パイプの加工はできません。
165/6 水平パイプ撚り線機は、その機能の点で 120/3 機と 250/9 機の中間にあります。 120/3 マシンよりも大きな直径のパイプを処理できますが、非常に大きな直径のパイプに関しては制限がある場合があります。
250/9 水平パイプ撚り線機は、より大型の撚り線ケージ、より強力な駆動システム、およびより多くのペイオフ位置を備えており、他の 2 つのマシンと比較して大径パイプを処理できる可能性が高くなります。
結論
結論として、250/9 水平パイプ撚り線機は比較的大きな直径のパイプを処理できる可能性がありますが、制限がないわけではありません。機械の機械的構造、パワーとトルク、ペイオフシステムとテイクアップシステムはすべて、大口径パイプの処理能力を決定する上で重要な役割を果たします。
生産ニーズに合わせて管状撚り機の使用を検討しており、大口径パイプの加工に興味がある場合は、管状撚線機シリーズには幅広いオプションが用意されています。当社の専門家チームは、お客様の特定の要件に最適なマシンを選択できるよう、詳細な情報と技術サポートを提供します。
ご質問がある場合、または調達ニーズについてさらに詳しく話し合いたい場合は、お気軽にお問い合わせください。私たちは常に綿密な話し合いを行い、お客様の生産目標を達成するためにカスタマイズされたソリューションを提供する準備ができています。
